CA-IS3722HW
CA-IS3722HW
量產
雙通道標準數字隔離器
CA-IS372x 是一款高性能2通道數字隔離器具有精確的
時序特性和低電源損耗。 在隔離 CMOS數字 I/O 時，
CA-IS372x器件可提供高電磁抗擾度和低輻射。所有器
件版本均具有施密特觸發器輸入，可實現高抗噪性能。
每條隔離通道的邏輯輸入和輸出緩沖器均由二氧化硅
(SiO2) 絕緣柵隔離。 CA-IS3720 器件具有兩個前向雙通道，
CA-IS3721 一個前向一個反向兩個通道， CA-IS3722 和
CA-IS3721通道相反，具有一個反向一個前向兩個通道。
所有設備都具有故障安全模式選項。 如果輸入側電源
掉電或信號丟失，對于后綴為L的設備，默認輸出為低，
對于帶有后綴H的設備，默認輸出為高。
CA-IS372x 器件具有高絕緣能力，有助于防止數據總線
或其他電路上的噪聲和浪涌進入本地接地端，從而干擾
或損壞敏感電路。 高CMTI能力有望保證數字信號的正

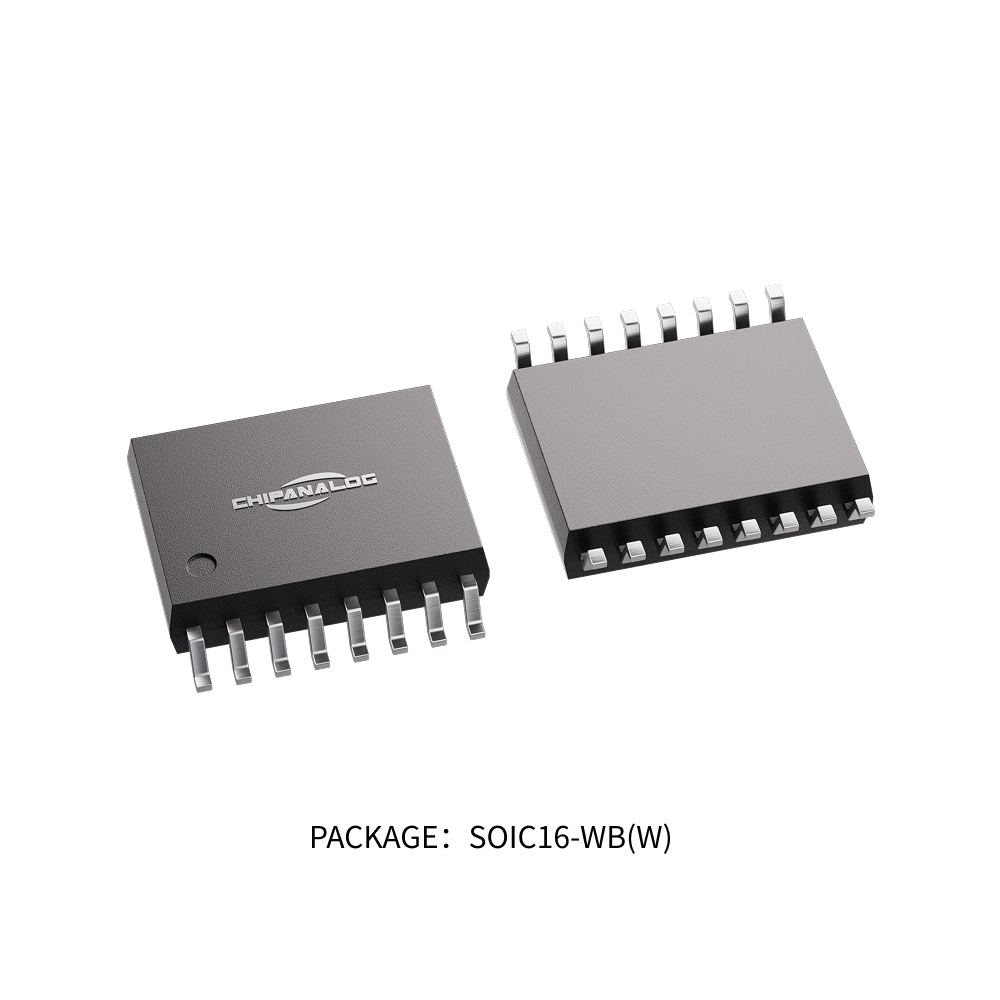

確傳輸。 CA-IS372x 器件采用8腳窄體SOIC，8腳寬體
SOIC和16腳寬體SOIC封裝。 所有產品均具有3.75kVRMS的隔離額定值，寬體封裝的產品支持絕緣耐壓高達
5kVRMS。
-
特性
信號傳輸速率：
DC to 150Mbps
寬電源電壓范圍：
2.5V to 5.5V
寬溫度范圍：
-40°C to 125°C
無需啟動初始化
默認輸出高電平和低電平選項
優異的電磁抗擾度
高CMTI：
±150kV/μs (典型值)
低功耗，(典型值):
電流為 1.5mA/通道（@5V， 1Mbps ）
電流為 6.6mA/通道（@5V， 100Mbps ）精確時序 (典型值)
12ns 傳播延遲
1ns 脈沖寬度失真
2ns 傳播延遲偏差
5ns 最小脈沖寬度高達5KVRMS的隔離電壓
隔離柵壽命：
>40年
施密特觸發器輸入
窄體SOIC8(S)，寬體SOIC8(G)封裝和寬體
SOIC16(W)，符合RoHS標準
-
應用
-
工業自動化
-
電機控制
-
醫療電子
-
隔離開關電源
-
太陽能逆變器
-
隔離 ADC, DAC
-
-
器件信息
零件號 封裝 封裝尺寸（標稱值） CA-IS3720
CA-IS3721
CA-IS3722SOIC8(S) 4.90mm×3.90mm SOIC8-WB(G) 5.85mm×7.50mm SOIC16-WB(W) 10.30mm×7.50mm -
簡化通道結構圖
-
技術文檔
文檔名稱
文件種類
更新日期
-
文件種類: 規格書
更新日期: 2022.12.15
-
文件種類: APPNOTE
更新日期: 2021.03.15
-
文件種類: EVMUG
更新日期: 2021.01.15
-
-
認證標準
認證名稱
認證種類
認證編號
認證日期
-
認證種類: 可靠性
認證編號: CA-IS37XX_V1.4
認證日期: 2025.04.23
-
認證種類: VDE
認證編號: 40057278
認證日期: 2025.02.28
-
認證種類: UL
認證編號: UL-US-L511334-11-71100202-9
認證日期: 2023.09.06
-
認證種類: CQC
認證編號: CQC23001406424
認證日期: 2023.11.09
-
