CA-IS1300G25G
量產
全差分隔離運放
CA‐IS1300x 器件是為基于分流電阻的電流檢測而優化的
高精度隔離式運放。低的失調和增益誤差以及相關溫漂
能夠在全工作溫度范圍內保持測量的精度。
CA‐IS1300x 器件采用二氧化硅（SiO2）作為隔離層，支
持符合UL 1577認證的高達5 kVRMS的電氣隔離。該技術
將高低壓域分開從而防止低壓器件被損壞，同時提供低
輻射和高磁場抗擾度。高共模瞬態抗擾度（CMTI）意
味著CA‐IS1300x器件在隔離層之間正確地傳遞信號，適
合要求高壓、大功率開關的工業電機控制和驅動應用場
合。器件內部輸入共模過壓和高邊電源丟失檢測功能有
助于故障診斷和系統安全。
CA‐IS1300x 系列提供兩種輸入電壓范圍選項，其中小量
程（±50 mV）型號能夠顯著地減少分流電阻上的功耗。
CA‐IS1300x 器件通過寬體八腳 SOIC 封裝 ，支持在額定
擴展工業溫度范圍內（–40°C 到125°C）正常工作。
-
特性
差分輸入電壓范圍：
±50 mV或±250 mV
固定初始增益：
8.2或41
低輸入失調和溫漂：
CA‐IS1300G05：25°C 時±0.1 mV（最大值）， ±1 μV/°C（最大值）
CA‐IS1300G25：25°C 時±1 mV（最大值）， ±4 μV/°C（最大值）
CA‐IS1300B25：25°C 時±0.2 mV（最大值），±3.5 μV/°C（最大值）低增益誤差和溫漂：
CA‐IS1300G05：25°C 時±0.3%（最大值），±50 ppm/°C（最大值）
CA‐IS1300G25：25°C 時±0.5%（最大值），±50 ppm/°C（最大值）
CA‐IS1300B25：25°C 時±0.3%（最大值），±50 ppm/°C（最大值）低非線性度和溫漂：
額定范圍內0.01%（典型值），±1 ppm/°C（典型值）
高邊和低邊均支持3.3 V和5 V供電電壓
高共模瞬態抗擾度：
±150 kV/μs（典型值）
寬工作溫度范圍：
–40°C到125°C
安全和法規認證：
符合DIN V VDE 0884‐17:2021‐10 認證
符合UL 1577 認證
根據IEC 61010‐1:2010+A1 認證額定工作電壓下使用壽命大于40年
-
應用
-
工業電機控制和驅動
-
隔離式開關電源
-
不間斷電源
-
-
器件信息

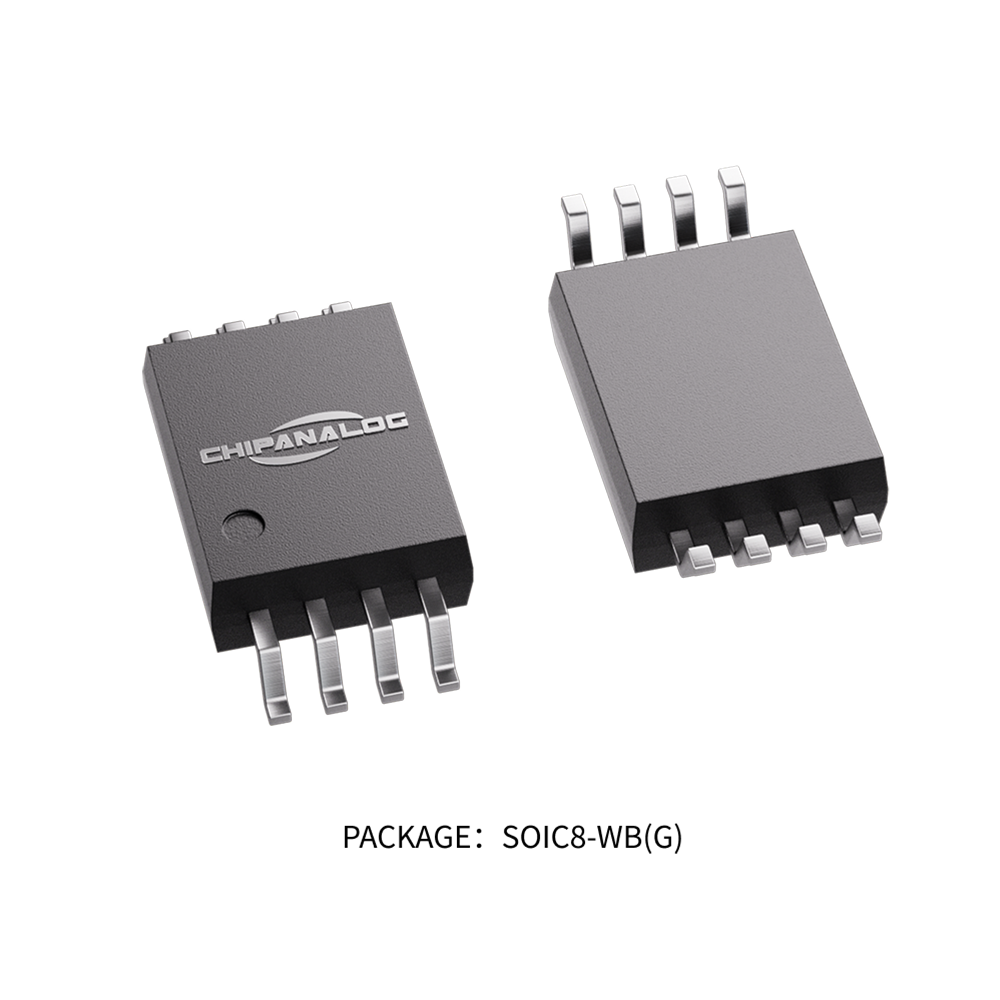

器件型號 封裝 封裝尺寸（標稱值） CA‐IS1300x SOIC8‐WB (G) 5.85 mm × 7.50 mm -

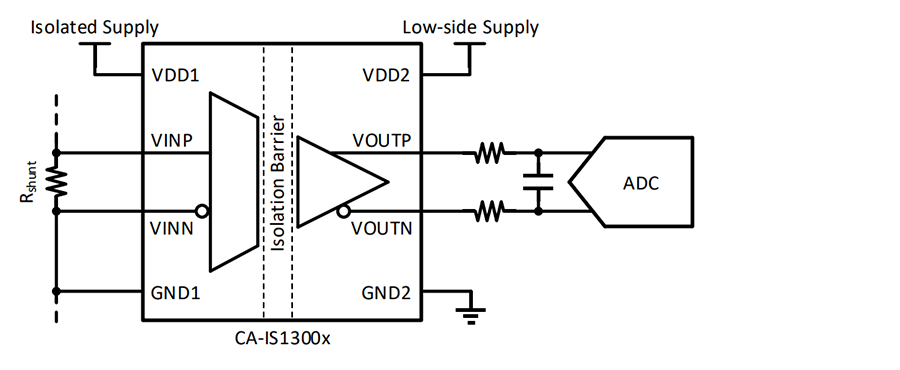

簡化通道結構圖
-
